در زمینه دینامیک سیال و آزمایش تصفیه ، درک چگونگی تأثیر عوامل مختلف بر کاهش فشار برای اطمینان از کارآیی و قابلیت اطمینان سیستم های تصفیه بسیار مهم است. به عنوان یک تأمین کننده پیشرو در آزمون از دست دادن فشار ، ما اغلب در مورد تأثیر تعداد خم ها و اتصالات در اندازه گیری های کاهش فشار با سؤالاتی از مشتریان خود روبرو می شویم. در این پست وبلاگ ، ما به این موضوع می پردازیم ، به بررسی اصول علمی در پشت آن و بحث در مورد پیامدهای عملی آن برای غرفه های تست فشار ما می پردازیم.
مبانی کاهش فشار در سیستم های سیال
قبل از اینکه به تأثیر خم ها و اتصالات شیرجه بزنیم ، درک مفهوم از دست دادن فشار در سیستم های سیال مهم است. کاهش فشار هنگامی اتفاق می افتد که یک مایع از طریق لوله یا سیستم تصفیه جریان یابد. این امر عمدتاً توسط دو عامل ایجاد می شود: اصطکاک بین مایع و سطح داخلی لوله (از بین رفتن اصطکاک) و تغییر در جهت جریان یا ناحیه متقاطع لوله (از دست دادن فرم).
از دست دادن اصطکاک نتیجه نیروهای چسبناک در مایع و تعامل بین مایع و دیواره لوله است. هرچه لوله طولانی تر باشد ، از دست دادن اصطکاک بیشتر می شود. از طرف دیگر از دست دادن فرم با موانع موجود در مسیر جریان مانند خم ، اتصالات ، دریچه ها و انقباضات ناگهانی یا گسترش همراه است.
چگونه خم و اتصالات به کاهش فشار کمک می کنند
خم ها و اتصالات جریان صاف مایعات را مختل می کند و باعث می شود مایع به طور ناگهانی جهت را تغییر دهد. هنگامی که یک مایع از طریق خم جریان می یابد ، نیروی گریز از مرکز که بر روی ذرات سیال عمل می کند باعث می شود که آنها به سمت دیواره بیرونی خم حرکت کنند. این یک الگوی جریان ثانویه ایجاد می کند ، که باعث افزایش تلاطم موجود در مایع می شود. تلاطم منجر به اتلاف انرژی اضافی می شود و در نتیجه باعث افزایش فشار می شود.
میزان کاهش فشار در خم بستگی به چندین عامل از جمله شعاع خم ، زاویه خم و سرعت جریان دارد. به طور کلی ، یک شعاع خم کوچکتر و زاویه خم بزرگتر منجر به کاهش فشار بیشتر می شود. به عنوان مثال ، یک آرنج 90 درجه با شعاع کوچک باعث کاهش فشار بیشتر از آرنج 45 درجه با شعاع بزرگتر می شود.
اتصالات مانند Tees ، کاهش دهنده ها و کوپلینگ ها نیز به کاهش فشار کمک می کنند. به عنوان مثال ، یک TEE جریان را به دو جهت تقسیم می کند و باعث آشفتگی قابل توجهی در محل اتصال می شود. کاهش دهنده ها ناحیه متقاطع لوله را تغییر می دهند ، که می تواند منجر به جداسازی جریان و افزایش فشار فشار شود.
اندازه گیری از دست دادن فشار در پایه تست فشار فشار
غرفه های تست فشار ما برای اندازه گیری دقیق از دست دادن فشار در اجزای مختلف تصفیه و سیستم های سیال طراحی شده است. برای درک اینکه چگونه تعداد خم ها و اتصالات بر اندازه گیری های کاهش فشار تأثیر می گذارد ، ما یک سری آزمایشات را در غرفه های آزمون خود انجام می دهیم.
ما با تنظیم یک تست پایه با یک پیکربندی ساده لوله مستقیم شروع می کنیم. ما فشار را در ورودی و خروجی لوله اندازه گیری می کنیم و از دست دادن فشار محاسبه می کنیم. سپس ، ما به تدریج خم ها و اتصالات را به سیستم لوله اضافه می کنیم و اندازه گیری های کاهش فشار را تکرار می کنیم.
در آزمایشات ما دریافتیم که با افزایش تعداد خم ها و اتصالات ، کاهش فشار نیز افزایش می یابد. این امر به این دلیل است که هر خم و اتصالات به از دست دادن فرم کلی در سیستم می افزاید. به عنوان مثال ، اضافه کردن یک آرنج 90 درجه به یک لوله مستقیم می تواند میزان فشار را با مقدار قابل توجهی افزایش دهد. اضافه کردن چندین آرنج یا سایر اتصالات ترکیبات فشار را بیشتر کاهش می دهد.
پیامدهای عملی برای سیستم های تصفیه
تأثیر خم و اتصالات بر کاهش فشار پیامدهای عملی قابل توجهی برای سیستم های تصفیه دارد. در یک کاربرد فیلتراسیون واقعی جهان ، مانند سیستم تصفیه هوا یا سوخت ، از دست دادن فشار بیش از حد می تواند باعث کاهش کارایی سیستم شود. این می تواند باعث شود پمپ یا فن سخت تر کار کند ، مصرف انرژی را افزایش داده و به طور بالقوه منجر به خرابی زودرس اجزای شود.

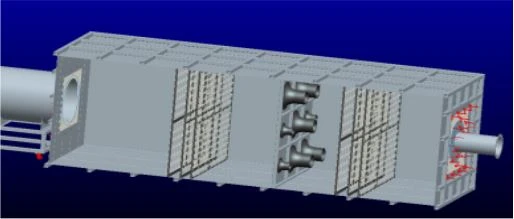

به عنوان مثال ، درغرفه تست فیلتر هوا، اگر خم ها و اتصالات زیادی در سیستم مصرف هوا یا اگزوز وجود داشته باشد ، کاهش فشار در عنصر فیلتر ممکن است بسیار بالاتر از حد انتظار باشد. این می تواند منجر به کاهش جریان هوا از طریق فیلتر شود که ممکن است عملکرد تصفیه را به خطر بیاندازد.
به همین ترتیب ، در aعنصر فیلتر سوخت مقاومت در برابر افت فشار بالا - نیمکت تست قدرت پشت سر هم مونتاژ، وجود خم ها و اتصالات بیش از حد می تواند بر صحت اندازه گیری افت فشار تأثیر بگذارد. اگر از دست دادن فشار به دلیل خم شدن و اتصالات به درستی در نظر گرفته نشود ، ممکن است منجر به ارزیابی نادرست عملکرد عنصر فیلتر شود.
به حداقل رساندن تأثیر خم و اتصالات
برای به حداقل رساندن تأثیر خم ها و اتصالات بر کاهش فشار ، می توان از چندین استراتژی استفاده کرد. در مرحله اول ، طراحان باید سعی کنند تعداد خم ها و اتصالات موجود در سیستم را تا حد امکان کاهش دهند. طرح لوله کشی ساده تر با موانع کمتری منجر به کاهش فشار کمتری خواهد شد.
ثانیا ، انتخاب خم ها و اتصالات بسیار مهم است. استفاده از خم ها با شعاع بزرگتر و انتقال نرم تر می تواند باعث کاهش چشمگیر فشار شود. به عنوان مثال ، استفاده از آنامهای شعاع طولانی - به جای آنامهای شعاع کوتاه - می تواند تلاطم و اتلاف انرژی را در جریان کاهش دهد.
علاوه بر این ، نصب مناسب خم ها و اتصالات نیز مهم است. آنها باید به گونه ای نصب شوند که اختلال در جریان را به حداقل برساند. به عنوان مثال ، اطمینان از اینکه خم ها به درستی تراز شده اند و هیچ لبه تیز یا برآمدگی در اتصالات وجود ندارد می تواند به کاهش فشار فشار کمک کند.
اهمیت اندازه گیری دقیق از دست دادن فشار
اندازه گیری دقیق از دست دادن فشار برای طراحی ، بهینه سازی و کنترل کیفیت سیستم های تصفیه ضروری است. غرفه های تست فشار ما مجهز به سنسورهای فشار با دقت بالا و سیستم های دستیابی به داده های پیشرفته برای اطمینان از اندازه گیری دقیق و قابل اعتماد از دست دادن فشار است.
با اندازه گیری دقیق از دست دادن فشار در یک سیستم با تعداد مختلف خم و اتصالات ، مهندسان می توانند ویژگی های جریان سیستم را بهتر درک کرده و در مورد طرح لوله کشی و انتخاب مؤلفه تصمیم گیری آگاهانه بگیرند. این می تواند به سیستم های تصفیه کارآمدتر با مصرف انرژی کمتر و عمر خدمات طولانی تر منجر شود.
نقش تست کاهش فشار ما ایستاده است
ما به عنوان یک تست تست از دست دادن فشار ، ما نقش مهمی در کمک به مشتریان خود در درک تأثیر خم ها و اتصالات در کاهش فشار داریم. غرفه های تست ما برای شبیه سازی شرایط واقعی جهان و ارائه داده های دقیق از دست دادن فشار طراحی شده است.
ما طیف گسترده ای از غرفه های تست را برای انواع مختلف اجزای تصفیه ارائه می دهیم ، از جملهنیمکت تست نشت هوا فیلتر هوا، که می تواند برای آزمایش از دست دادن فشار و نشت هوا فیلترهای هوا استفاده شود. غرفه های آزمون ما قابل تنظیم است و به ما امکان می دهد تا الزامات خاص مشتریان خود را برآورده کنیم.
برای تهیه و مشاوره با ما تماس بگیرید
اگر در طراحی ، توسعه یا آزمایش سیستم های تصفیه شرکت کرده اید و علاقه مند به کسب اطلاعات بیشتر در مورد اندازه گیری های کاهش فشار و چگونگی غرفه های تست فشار فشار ما می تواند به شما کمک کند ، ما شما را ترغیب می کنیم تا برای تهیه و مشاوره با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا در انتخاب پایه تست مناسب برای برنامه شما و ارائه پشتیبانی فنی به شما کمک کنند.
منابع
- White ، FM (2011). مکانیک سیال. مک گرا - هیل.
- Idelchik ، IE (2005). کتابچه راهنمای مقاومت هیدرولیک. Begell House.
- Munson ، Br ، Young ، DF ، Okiishi ، Th ، & Huebsch ، WW (2012). اصول مکانیک سیالات. جان ویلی و پسران.
